一、 9080F分体式射频物位变送器概述： 9080F分体式射频物位变送器，是以射频电容技术为核心，以复杂的工况为对象，研发出的一种新型变送器，应用射频电容技术从根本上解决了温度、湿度、压力、介质的导
电性等诸多因素的影响，具有*的抗干涉性和可靠性，结构上采用电极与变送器于一体，*的两点现场标定技术为用户轻松使用产品提供了便利，使复杂的液（料）位测量变得简单易行。
该产品能够满足不同介质要求，如污水、污油、粘稠液体、固体粉末，特别是油水界面的测量。
二、 9080F分体式射频物位变送器主要应用工况
1、 测量液体的液位，高温（<250℃）、高压（<10MPa）强腐蚀液体。
2、 测量固体粉未的料位：颗粒直径小于10mm的煤粉、水泥、矿料。
3、 测量油水界面：高温（<250℃）、高压（<10MPa）。
4、 其它工况请向供应商咨询，特殊情况可以特殊设计制造。
三、9080F分体式射频物位变送器 技术指标
1、 测量方式：射频电容采用16位单片机来校正频率与电容
2、 输出：4~20mA（三线制）
3、 电源：24VDC±10%
4、 测量介质：相对介电常数ε>1.6
5、 功耗：≤3W
6、 电气接口：M20×1.5
7、 防护等级：IP65
8、 防爆等级：dⅡBT4
9、 精度为0.2%、0.5%、1%FS
10、环境温度：-30~70℃
11、环境湿度：0~95%RH
12、过程温度：-40~250℃
13、过程压力：-0.1~10MPa
14、测量范围：0~1000PF
15、仪表外壳：铝合金隔爆型

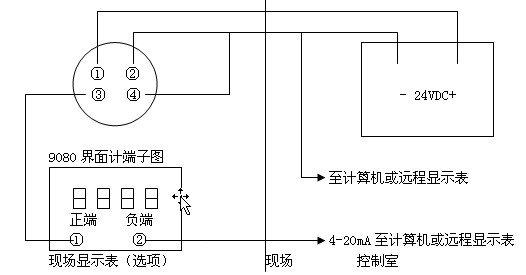

四、SENSE 9080型一体化射频物位变送器电气连接图
五、 结构及安装示图
六、 选型注意事项（须向供应商提供下述工况）
a） 两种介质的名称（注1）、密度、互溶性、凝固点，介电常数。
b） 容器内温度、压力范围。
c） 罐体高度、材料（是否为导体）、有无侧壁安装孔位及开口尺寸，选择柔性或刚性电极。
d） 测量液（料）位或界面的上下极限值 。
e） 选择顶装或侧装方式。
f） 用户也可提供详细现场工况，由本公司代为选型。
注1：测量单一液位或料位时，另一参考介质为空气。
注2：本产品可以测量液位、料位、油水界面。定货时须明确。
七、成功应用范例
·化工厂：检测涤纶、氯纶、酸碱等化工原料的液位、料位。
·污水处理厂：检测污水液位。
·锅炉厂：检测压力容器内介质的液位。
·机械加工厂：检测润滑油液位。
·油田：检测成品油液位。
·油漆厂：检测油漆液位。
·石化厂：检测原油和水、石蜡和水、轻质油和水的油水界面高度。
·电厂、矿山：检测煤粉仓和矿粉罐的料位。 备注：本一体化物位计可以与智能数显表配套使用，无本机设定传感器参数功能，可以设定模拟量输出，可以设定上下限，24VDC供电。
一体化射频物位变送器散件 七、 选型表 ：
一体化射频物位变送器
选型举例：SENSE-9080-R1-D-B-T1-150-40-5
说明：SENSE9080射频物位变送器，M27×2螺纹连接，测量过程有压力≤10MPa，高温介质，电极类型四氟保护刚性电极，同电位层长度1.5米,测量段0.4米,探头长度0.05米。
|
